LI系列
本產品適用于風力、光伏、風光互補發電電站、戶用風光互補發電系統、沿海海島、偏遠山區、邊防哨所等無人區域的電力供應等。
產品特點
?適合風力、光伏和風光互補系統的離網逆變器
?智能化、功能化設計，結構簡單，功能強大
?采用工頻變壓器，空載損耗低
產品認證
CE認證
技術參數
| 型號 | WI100-96 | WI100-120 | WI100-240 | WI200-240 | WI300-240 |
| 直流輸入?yún)?shù) | |||||
| 額定蓄電池電壓 | 96Vdc | 120Vdc | 240Vdc | 240Vdc | 240Vdc |
| 輸入過壓點 | 136Vdc | 170Vdc | 340Vdc | 340Vdc | 340Vdc |
| 輸入過壓恢復點 | 132Vdc | 165Vdc | 330Vdc | 330Vdc | 330Vdc |
| 輸入欠壓點 | 86.4 Vdc | 108Vdc | 216Vdc | 216Vdc | 216Vdc |
| 輸入欠壓恢復點 | 96Vdc | 120Vdc | 240Vdc | 240Vdc | 240Vdc |
| 交流輸出參數 | |||||
| 輸出相位數 | 單相 | 單相 | |||
| 額定輸出功率 | 10kW | 10kW | 10kW | 20kW | 30kW |
| 額定輸出電壓 | 110/120/220/230/240Vac | ||||
| 額定輸出頻率 | 50/60±0.5Hz | ||||
| 電流諧波總畸變率（THD） | <5% | ||||
| 效率 | |||||
| 最大轉換效率 | ≥85% | ||||
| 保護功能 | |||||
| 直流輸入側過/欠壓保護 | 有 | ||||
| 直流反接保護 | 有 | ||||
| 輸出過載保護 | 有 | ||||
| 輸出短路保護 | 有 | ||||
| 浪涌保護 | 有 | ||||
| 過溫保護 | 有 | ||||
| 通用參數 | |||||
| 顯示方式 | LCD | ||||
| 顯示內容 | 蓄電池電壓、逆變電壓、逆變電流、逆變功率、以及蓄電池過壓/欠壓、交流輸出過載/短路等工作狀態 | ||||
| 監控模式（可選） | RS232/RS485/GPRS | ||||
| 監控內容 | 實時顯示：蓄電池電壓、蓄電池電流、蓄電池功率、逆變電壓、逆變電流、逆變功率、負載過載、負載短路等 | ||||
| 參數設置：過壓點、過壓恢復點、欠壓點、欠壓恢復點 | |||||
| 隔離方式 | 工頻隔離 | ||||
| 空載電流 | ≤1.5A | ≤1.5A | ≤1.0A | ≤0.9A | ≤1.5A |
| 環境溫度 | -20℃～+40℃ | ||||
| 環境濕度 | 5%~95%,無凝露 | ||||
| 噪音 | <60dB | ||||
| 冷卻方式 | 風冷 | ||||
| 防護等級 | IP20 | ||||
| 尺寸(寬×高×深) | 500×725×500mm | 600×1180×600mm | |||
| 產品凈重 | 75kg | 200kg | 260kg | ||
應用案列

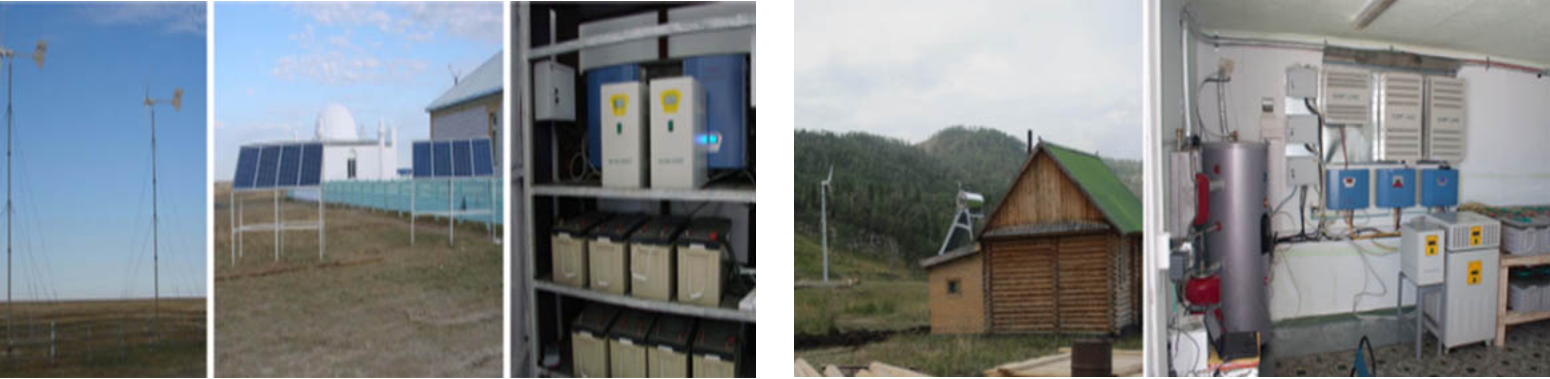

哈薩克斯坦阿爾泰山風光互補供電系統 哈薩克斯坦風光互補供電項目

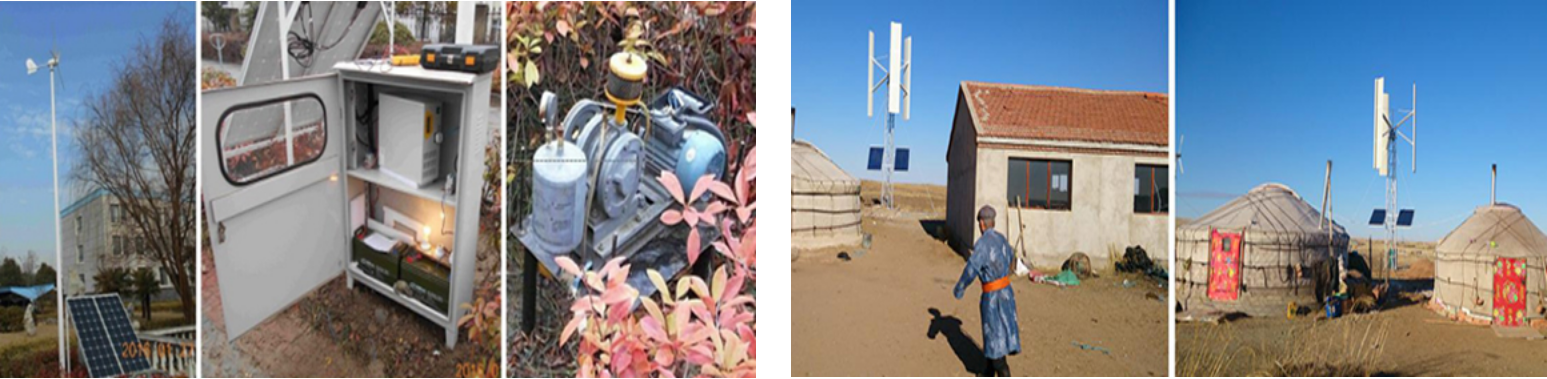

內蒙古錫林郭勒盟風光互補戶用系統 南京風光互補提水項目
