本產品適用于戶用離網發電、邊防海島等電力供應。
產品特點
?光伏發電專用控制逆變一體
?工頻變壓器隔離，安全可靠
?完善的保護功能
?CE認證
技術參數
型號
WSI0303-12
WSI0505-24
WSI1010-24
WSI1010-48
光伏輸入
額定功率
300W
500W
1000W
1000W
最大開路電壓
24V
48V
96V
額定輸入電流
25A
21A
42A
21A
充電參數
額定蓄電池電壓
12V
24V
24V
48V
輸出電壓點
14.5V
29
29
58
交流輸出
直流輸入電壓范圍
10.8V~17V
21.6V~34V
43.2V~68V
額定輸出功率
300W
500W
1000W
1000W
額定輸出電壓
110/120/220/230/240V
額定相位數
單相
額定輸出頻率
50/60±0.5Hz
波形畸變率
<5%
最大轉換效率
≥85%
過載能力
120%額定輸出功率1分鐘，150%額定輸出功率10秒
通用參數
顯示方式
LCD
顯示內容
蓄電池電壓、充電電流、制動指示；以及蓄電池過壓、蓄電池欠壓；負載過載、負載短路、設備過熱等狀態
隔離方式
工頻隔離
空載損耗
≤0.9A
≤0.5A
≤0.7A
≤0.5A
保護功能
光伏：防反接、防反充；蓄電池：過壓、反接；負載：過載、短路、過熱等
環境溫度
-20℃～+40℃
環境濕度
5%~95%,無凝露
噪音
≤65db
冷卻方式
風冷
外殼防護等級
IP20
尺寸(寬×高×深)
402×163×202 mm
產品凈重
8kg
9kg
13kg

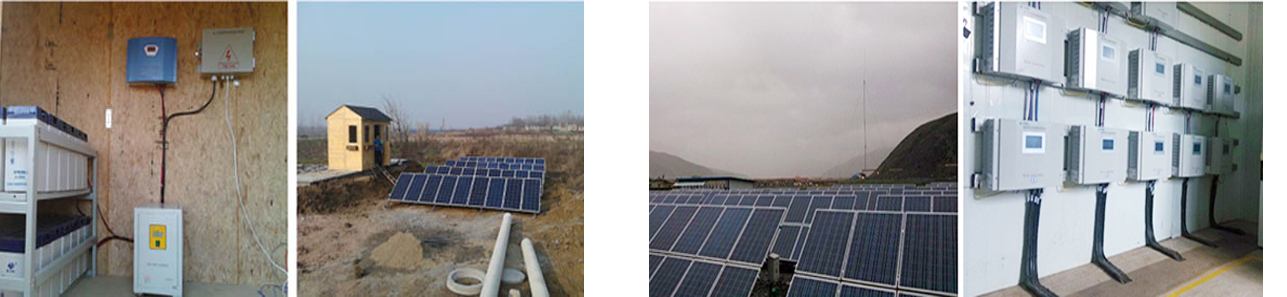

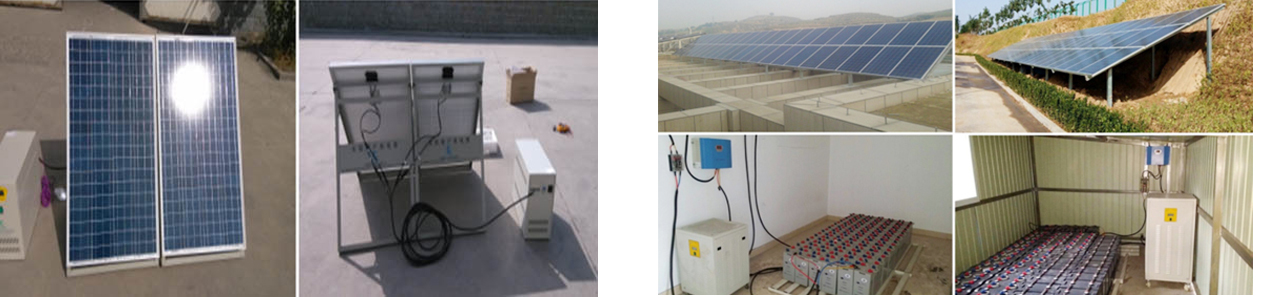

應用案例
合肥某項目 青海某項目
新疆某項目 山西某項目
