本產品適用于戶用離網發電、邊防海島等電力供應。
產品特點
?風光互補發電系統控制逆變一體
?工頻變壓器隔離，安全可靠
?完善的保護功能
?可選RS232/RS485/RJ45/GPRS進行監控
?CE認證
技術參數
型號
WWSI1025-48
WWSI1540-48
風機輸入
額定輸入功率
1000W
1500W
輸入電壓范圍
0~64V
0~64V
額定輸入電流
21A
32A
手動制動
長按"瀏覽"按鍵5s后完全卸荷，需手動恢復
過電流制動
21A
32A
過電壓制動
同“輸出電壓”控制
光伏輸入
額定功率
1000W
1500W
最大開路電壓
96V
額定輸入電流
21A
32A
充電參數
額定蓄電池電壓
48V
輸出電壓下限
56V（出廠值，44V~64V可設）
輸出過壓上限
60V(出廠值，設定值減4V)
輸出參數
直流輸入電壓范圍
43.2V~68V
額定輸出功率
2.5kW
4kW
額定輸出電壓
110/120/220/230/240V
額定相位數
單相
額定輸出頻率
50/60±0.5Hz
波形畸變率
<5%
最大轉換效率
≥85%
過載能力
120%額定輸出功率1分鐘，150%額定輸出功率10秒
通用參數
顯示方式
LCD
顯示內容
蓄電池電壓、負載電壓、負載電流、負載功率、風機電壓、風機電流、風機功率、光伏電壓、光伏電流、光伏功率、以及蓄電池過壓、蓄電池欠壓、負載過載、負載短路等狀態
監控模式(可選)
RS232/RS485/RJ45/GPRS
監控內容
蓄電池電壓、負載電壓、負載電流、負載功率、風機電壓、風機電流、風機功率、光伏電壓、光伏電流、光伏功率、以及蓄電池過壓、蓄電池欠壓、負載過載、負載短路、設備過熱等狀態
隔離方式
工頻隔離
空載損耗
≤0.7A
≤0.8A
保護功能
防雷；風機：自動制動、手動制動；光伏：防反接、防反充；蓄電池：過壓、反接；負載：過載、短路、過熱等
環境溫度
-20℃～+40℃
環境濕度
5%~95%,無凝露
噪音
≤65db
冷卻方式
風冷
外殼防護等級
IP20
產品尺寸(寬×高×深)
600×600×200 mm
產品凈重
38.5Kg
48.5Kg
卸荷箱尺寸（寬×高×深）
360×80×120mm
300×400×210mm
卸荷箱凈重
2.8kg
10kg

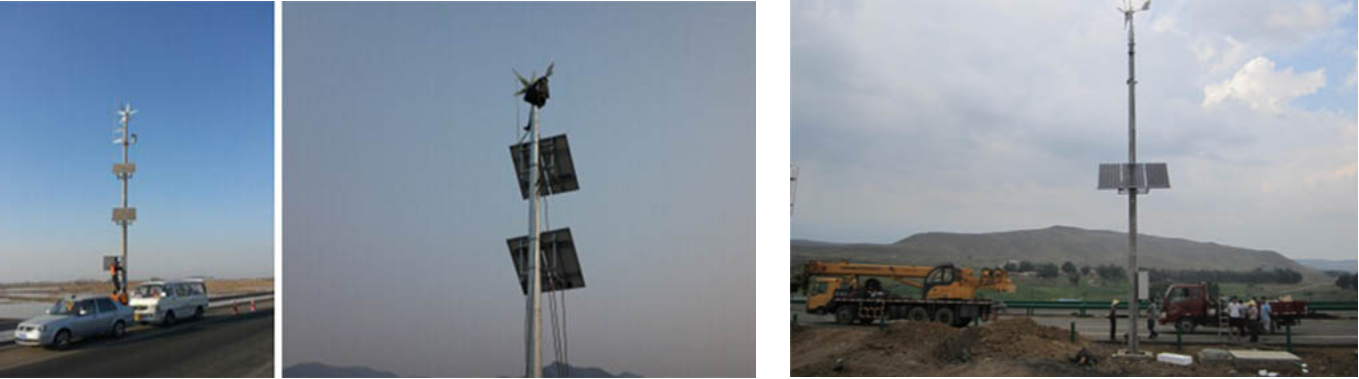

應用案列
G7高速公路某項目 高速公路風光互補監控項目
