本產品適用于獨立風光互補發電電站、移動通信基站、高速公路、沿海海島、偏遠山區、邊防哨所、景觀照明、路燈等無人區域的電力供應。
產品特點
?高性能風光互補路燈監控控制器
? LCD顯示，可自由查看和設置各種運行參數
?可選RS232/RS485/RJ45/GPRS/ 藍牙多種連接方式進行監控，
其中具備GPRS/藍牙/RJ45的控制器還可APP監控
?近20年技術積累，負責起草中小型風力發電機組用控制器國家標準
技術參數
|
型號 |
WWS03-12 |
WWS04-12 |
WWS06-24 |
|
|
風機輸入 |
|
|||
|
額定輸入功率 |
300W |
400W |
600W |
|
|
額定輸入電壓 |
14Vdc |
14Vdc |
28Vdc |
|
|
輸入電壓范圍 |
0~16Vdc |
0~16Vdc |
0~32Vdc |
|
|
額定輸入電流 |
25Adc |
34Adc |
25Adc |
|
|
手動制動 |
同時按Enter、Esc鍵，完全卸荷，需手動恢復 |
|||
|
過電流制動 |
25A（出廠值，0~25A可設）過電流時控制器完全卸荷，10min后恢復 |
34A（出廠值，0~34A可設）過電流時控制器完全卸荷，10min后恢復 |
25A（出廠值，0~25A可設）過電流時控制器完全卸荷，10min后恢復 |
|
|
過電壓制動 |
同“輸出過壓”控制 |
|||
|
過風速制動（可選） |
14m/s（0-30m/s可設定），達到系統設定風速時完全卸荷，10min后自動恢復 |
|||
|
過轉速制動（可選） |
500轉/分（出廠值，0~1000轉/分可設定）達到系統設定轉速時完全卸荷，10min后自動恢復 |
|||
|
光伏輸入 |
|
|||
|
額定輸入功率 |
150W |
300W |
||
|
最大光伏開路電壓 |
24V |
48V |
||
|
額定輸入電流 |
13A |
|||
|
反接保護 |
有 |
|||
|
充電參數 |
|
|||
|
額定蓄電池電壓 |
12V |
24V |
||
|
溫度補償功能（可選） |
-3mV/℃/2V |
|||
|
輸出參數 |
|
|||
|
額定輸出電壓 |
12V |
24V |
||
|
輸出過壓下限 |
13.5V（出廠值，11Vdc~16Vdc可設） |
27V（出廠值，22Vdc~32Vdc可設） |
||
|
輸出過壓上限 |
14.5V(出廠值，設定過壓下限加1V) |
29V(出廠值，設定過壓下限加2V) |
||
|
最大輸出電流 |
25A |
34A |
25A |
|
|
直流負載輸出 |
|
|||
|
輸出路數 |
2路 |
|||
|
輸出控制方式 |
兩路均可設置成 光控開關，光控開時控關等7種模式 |
|||
|
輸出電壓范圍 |
10.8V~16V |
21.6V~32V |
||
|
欠壓恢復點 |
同“蓄電池額定電壓” |
|||
|
額定輸出電流 |
10A/路 |
|||
|
過載保護 |
120%額定直流輸出電流1分鐘，150%額定直流輸出電流10秒 |
|||
|
短路保護 |
200%額定直流輸出電流，瞬時保護 |
|||
|
通用參數 |
|
|||
|
整流方式 |
不控整流 |
|||
|
顯示方式 |
LCD |
|||
|
顯示內容 |
蓄電池電壓、風機電壓、風機電流、風機功率、光伏電壓、光伏電流、光伏功率、光控開電壓、光控關電壓、時控時間、負載電流等 |
|||
|
監控模式（可選） |
RS232/RS485/RJ45/GPRS/藍牙/Zigbee |
|||
|
監控內容 |
實時顯示：蓄電池電壓、風機電壓、風機電流、風機功率、風機累計發電量；光伏電壓、光伏電流、光伏功率、光伏累計發電量；蓄電池狀態、風機狀態、白天、晚上、直流負載過載、直流負載短路等 |
|||
|
參數設置：輸出過壓點、風機過電流點、直流負載過壓點、直流負載欠壓點、直流負載欠壓恢復點、兩路負載輸出模式選擇、光控開電壓點、光控關電壓點、風機手動制動等 |
||||
|
防雷保護 |
有 |
|||
|
轉換效率 |
≥95% |
|||
|
靜態損耗 |
＜0.5W |
|||
|
環境溫度 |
-20℃～+40℃ |
|||
|
濕度 |
5%~95%，無凝露 |
|||
|
噪音 |
≤65dB |
|||
|
冷卻方式 |
自冷 |
|||
|
安裝方式 |
壁掛式 |
|||
|
防護等級 |
IP52 |
|||
|
尺寸(寬×高×深) |
150×143×83mm |
|||
|
產品凈重 |
1.8kg |
|||
600W 48V
|
型號 |
WWS06-48 |
|
|
風機輸入 |
|
|
|
額定輸入功率 |
600W |
|
|
額定輸入電壓 |
56Vdc |
|
|
輸入電壓范圍 |
0~64Vdc |
|
|
額定輸入電流 |
13Adc |
|
|
手動制動 |
同時按Enter、Esc鍵，完全卸荷，需手動恢復 |
|
|
過電流制動 |
13A（出廠值，0~13A可設）過電流時控制器完全卸荷，10min后恢復 |
|
|
過電壓制動 |
同“輸出過壓”控制 |
|
|
過風速制動（可選） |
14m/s（0-30m/s可設定），達到系統設定風速時完全卸荷，10min后自動恢復 |
|
|
過轉速制動（可選） |
500轉/分（出廠值，0~1000轉/分可設定）達到系統設定轉速時完全卸荷，10min后自動恢復 |
|
|
光伏輸入 |
|
|
|
額定輸入功率 |
300W |
|
|
最大光伏開路電壓 |
96V |
|
|
額定輸入電流 |
7A |
|
|
反接保護 |
有 |
|
|
充電參數 |
|
|
|
額定蓄電池電壓 |
48V |
|
|
溫度補償功能（可選） |
-3mV/℃/2V |
|
|
輸出參數 |
|
|
|
額定輸出電壓 |
48V |
|
|
輸出過壓點 |
58V（出廠值，44Vdc~64Vdc可設） |
|
|
輸出過壓恢復點 |
52.8V（出廠值，設定過壓值減5.2V） |
|
|
最大輸出電流 |
13A |
|
|
直流負載輸出（可選） |
|
|
|
輸出路數 |
2路 |
|
|
輸出控制方式 |
兩路均可設置成 光控開關，光控開時控關等7種模式 |
|
|
輸出電壓范圍 |
43.2V~64V |
|
|
欠壓恢復點 |
同“蓄電池額定電壓” |
|
|
額定輸出電流 |
10A/路 |
|
|
過載保護 |
120%額定直流輸出電流1分鐘，150%額定直流輸出電流10秒 |
|
|
短路保護 |
200%額定直流輸出電流，瞬時保護 |
|
|
通用參數 |
|
|
|
整流方式 |
不控整流 |
|
|
顯示方式 |
LCD |
|
|
顯示內容 |
蓄電池電壓、風機電壓、風機電流、風機功率、光伏電壓、光伏電流、光伏功率、光控開電壓、光控關電壓、時控時間、負載電流等 |
|
|
監控模式（可選） |
RS232/RS485/RJ45/GPRS/藍牙/Zigbee |
|
|
監控內容 |
實時顯示：蓄電池電壓、風機電壓、風機電流、風機功率、風機累計發電量；光伏電壓、光伏電流、光伏功率、光伏累計發電量；蓄電池狀態、風機狀態、白天、晚上、直流負載過載、直流負載短路等 |
|
|
參數設置：輸出過壓點、風機過電流點、直流負載過壓點、直流負載欠壓點、直流負載欠壓恢復點、兩路負載輸出模式選擇、光控開電壓點、光控關電壓點、風機手動制動等 |
||
|
防雷保護 |
有 |
|
|
轉換效率 |
≥95% |
|
|
靜態損耗 |
＜0.5W |
|
|
環境溫度 |
-20℃～+40℃ |
|
|
濕度 |
5%~95%，無凝露 |
|
|
噪音 |
≤65dB |
|
|
冷卻方式 |
自冷 |
|
|
安裝方式 |
壁掛式 |
|
|
防護等級 |
IP52 |
|
|
尺寸(寬×高×深) |
150×205×82mm |
|
|
產品凈重 |
2.8kg |
|
1kW 48v
|
型號 |
WWS10-48B |
|
風機輸入 |
|
|
額定輸入功率 |
1kW |
|
額定輸入電壓 |
56Vdc |
|
輸入電壓范圍 |
0~64Vdc |
|
額定輸入電流 |
21Adc |
|
手動制動 |
同時按Enter、esc鍵，完全卸荷，需手動恢復 |
|
空氣開關閉合時，三相交流短路 |
|
|
過電流制動 |
21A（出廠值，0~21A可設定）過電流時控制器完全卸荷，10min后恢復 |
|
過電壓制動 |
同“輸出過壓”控制 |
|
過風速制動（可選） |
14m/s（0-30m/s可設定），達到系統設定風速時完全卸荷，10min后自動恢復 |
|
過轉速制動（可選） |
500轉/分（出廠值，0~1000轉/分可設定）達到系統設定轉速時完全卸荷，10min后自動恢復 |
|
光伏輸入（可選） |
|
|
額定輸入功率 |
300W |
|
最大光伏開路電壓 |
96Vdc |
|
額定輸入電流 |
7Adc |
|
反接保護 |
有 |
|
充電參數 |
|
|
額定蓄電池電壓 |
48Vdc |
|
溫度補償功能（可選） |
-3mV/℃/2V |
|
輸出參數 |
|
|
額定輸出電壓 |
48Vdc |
|
輸出過壓點 |
58V |
|
輸出過壓恢復點 |
低于輸出過壓點自動恢復 |
|
最大輸出電流 |
21Adc |
|
通用參數 |
|
|
整流方式 |
不控整流 |
|
顯示方式 |
LCD |
|
顯示內容 |
蓄電池電壓、風機電壓、風機電流、風機功率；有光伏輸入時還顯示：光伏電壓、光伏電流、光伏功率等 |
|
監控模式（可選） |
RS232/RS485/RJ45/GPRS/藍牙/Zigbee |
|
監控內容 |
實時顯示：蓄電池電壓、風機電壓、風機電流、風機功率；有光伏輸入時還顯示：光伏電壓、光伏電流、光伏功率等 |
|
參數設置：輸出過壓點、風機過電流點、風機手動制動等 |
|
|
防雷保護 |
有 |
|
轉換效率 |
≥95% |
|
靜態損耗 |
＜1W |
|
環境溫度 |
-20℃～+40℃ |
|
濕度 |
5%~95%，無凝露 |
|
噪音 |
≤65dB |
|
冷卻方式 |
自冷 |
|
安裝方式 |
壁掛式 |
|
外殼防護等級 |
IP52 |
|
尺寸(寬×高×深) |
150×205×80mm |
|
產品凈重 |
2.6kg |
|
卸荷箱尺寸 |
360×80×120mm |
|
卸荷箱重量 |
2.8kg |
應用案列

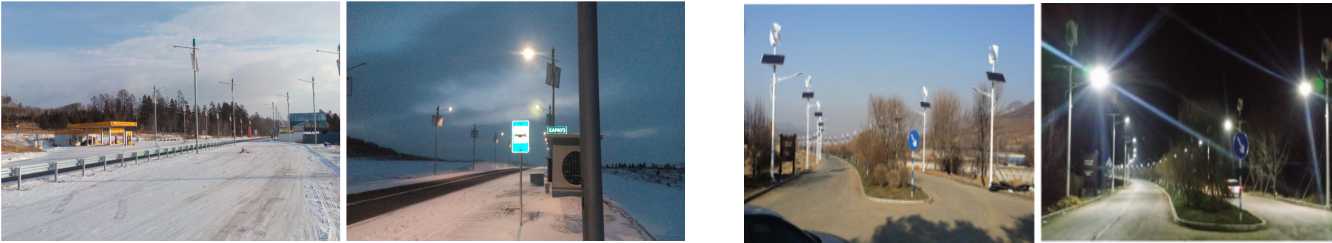

俄羅斯風光互補路燈項目 吉林某滑雪場風光互補路燈項目

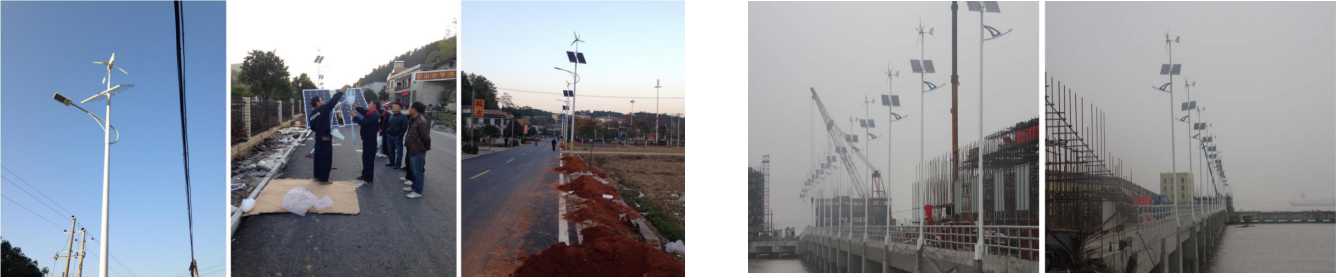

湖南韶山風光互補路燈工程 江陰港風光互補路燈項目

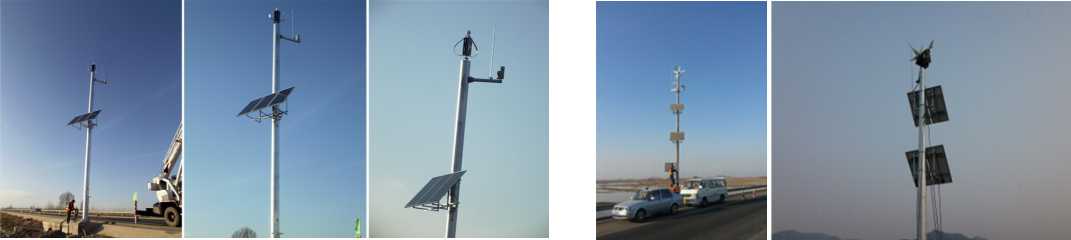

甘肅省高速路網智能監控系統 包頭監控項目
