本產品適用于獨立風光互補發電電站、移動通信基站、高速公路、沿海海島、偏遠山區、邊防哨所、景觀照明、路燈等無人區域的電力供應。
產品特點
?可用于獨立風光互補發電系統、統照明系統和監控系統
? LED數碼管顯示
?近20年技術積累，負責起草中小型風力發電機組用控制器國家標準。
技術參數
型號
WWS02-12B
WWS04-24B
WWS06-24B
風機輸入
額定輸入功率
200W
400W
600W
額定輸入電壓
14Vdc
28Vdc
28Vdc
輸入電壓范圍
0~16Vdc
0~32Vdc
0~32Vdc
額定輸入電流
17Adc
17Adc
25Adc
手動制動
同時按READ、SET鍵，完全卸荷，需手動恢復
過電流制動
17A（出廠值，0~17A可設）過電流時控制器完全卸荷，10min后恢復
25A（出廠值，0~25A可設）過電流時控制器完全卸荷，10min后恢復
過電壓制動
同“輸出過壓”控制
光伏輸入
額定輸入功率
100W
200W
200W
最大光伏開路電壓
24V
48V
48V
額定輸入電流
9A
反接保護
有
充電參數
額定蓄電池電壓
12V
24V
溫度補償功能（可選）
-3mV/℃/2V
輸出參數
額定輸出電壓
12V
24V
輸出過壓點
14.5V（出廠值，11Vdc~16Vdc可設）
29V（出廠值，22Vdc~32Vdc可設）
輸出過壓恢復點
13.2V(出廠值，輸出過壓點減1.3V)
26.4V(出廠值，輸出過壓點減2.6V)
最大輸出電流
17A
17A
25A
直流負載輸出
輸出路數
2路
輸出控制方式
兩路均可設置成 光控開關，光控開時控關等7種模式
輸出電壓范圍
10.8V~16V
21.6V~32V
額定輸出電流
10A/路
過載保護
120%額定直流輸出電流1分鐘，150%額定直流輸出電流10秒
短路保護
200%額定直流輸出電流，瞬時保護
通用參數
整流方式
不控整流
顯示方式
LED
顯示內容
蓄電池電壓、光控電壓點、1路負載輸出模式、2路負載輸出模式、制動指示等
防雷保護
有
轉換效率
≥95%
靜態損耗
＜0.5W
環境溫度
-20℃～+40℃
濕度
0%~90%，無凝露
噪音
≤65dB
冷卻方式
自冷
安裝方式
壁掛式
防護等級
IP53
尺寸(寬×高×深)
123x150x62mm
產品凈重
0.8kg

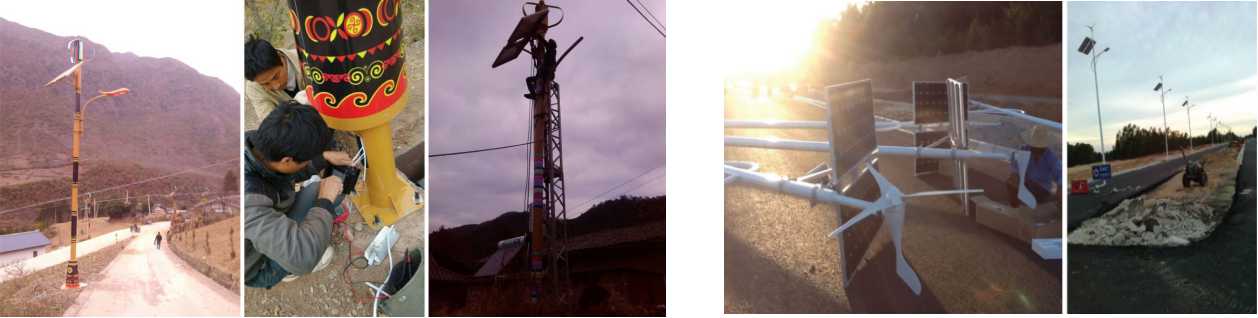

應用案例

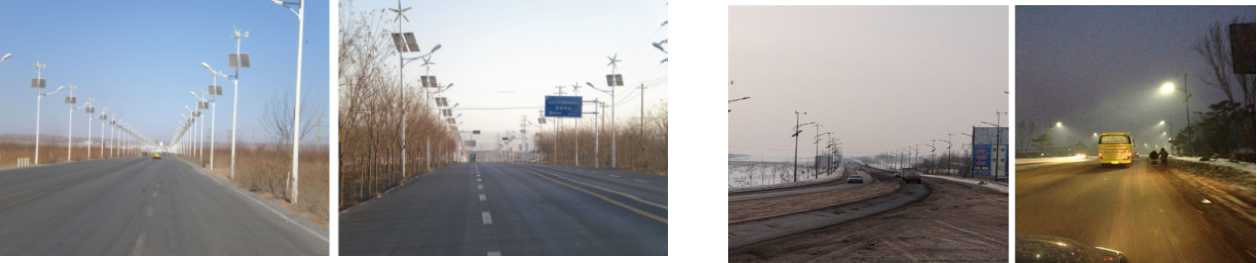

中衛某道路風光互補路燈照明項目 長春某道路風光互補LED路燈項目

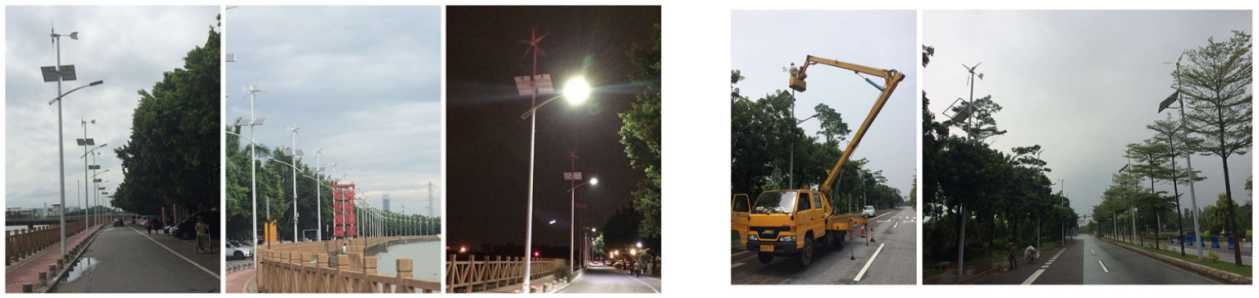

廣州某村道路照明項目 廣州某島風光互補路燈項目
