本產品適用于路燈、監控、移動通信基站、邊防海島等電力供應，特別適用于垂直軸風力發電機。
產品特點
?自動識別12V/24V蓄電池
?風機MPPT曲線可設定
?高品質元器件
? 完善的保護功能
?可顯示風機累計發電量、光伏累計發電量和負載累計用電量
?七種負載輸出模式可選
?可選RS232/RS485/RJ45/GPRS/藍牙/Zigbee多種監控方式
?兼容標準的MODBUS通訊協議
技術參數
|
型號 |
WWS06-24-24 |
|
|
風電輸入 |
||
|
額定輸入功率 |
300W（12V蓄電池） 600W（24V蓄電池） |
|
|
輸入電壓范圍 |
2Vdc~16Vdc（切入電壓，出廠值2Vdc，可設定；12V蓄電池） 4Vdc~32Vdc（切入電壓，出廠值4Vdc，可設定；24V蓄電池）
|
|
|
額定輸入電流 |
22Adc |
|
|
手動制動 |
按鍵長按5s后完全卸荷，需手動恢復 |
|
|
過電流制動 |
26A（出廠值，0~26A可設）過電流時控制器完全卸荷，10min后恢復 |
|
|
過電壓制動 |
同“輸出過壓”控制 |
|
|
過風速制動（可選） |
18m/s（0-30m/s可設定），達到系統設定風速時完全卸荷，10min后自動恢復 |
|
|
過轉速制動（可選） |
500轉/分（出廠值，0~1500轉/分可設定）達到系統設定轉速時完全卸荷，10min后自動恢復； |
|
|
光伏輸入 |
||
|
額定輸入功率 |
150W（12V蓄電池） 300W（24V蓄電池） |
|
|
最大光伏開路電壓 |
24V（12V蓄電池） 48V（24V蓄電池） |
|
|
額定輸入電流 |
13A |
|
|
反接保護 |
有 |
|
|
充電參數 |
||
|
額定蓄電池電壓 |
24V/12V *自動識別 |
|
|
溫度補償功能（可選） |
-3mV/℃/2V |
|
|
輸出參數 |
||
|
額定輸出電壓 |
24V/12V *自動識別 |
|
|
輸出過壓點 |
28V（出廠值，22Vdc~32Vdc可設）/ 14V（出廠值，11Vdc~16Vdc可設） |
|
|
輸出過壓恢復點 |
25.4V（出廠值，設定值減2.6V）/ 12.7V（出廠值，設定值減1.3V） |
|
|
最大輸出電流 |
25A |
|
|
直流負載輸出 |
||
|
輸出路數 |
2路 |
|
|
輸出控制方式 |
兩路均可設置成 光控開關，光控開時控關等7種模式 |
|
|
輸出電壓范圍 |
21.6V~32V（24V蓄電池）； 10.8V~16V（12V蓄電池） |
|
|
欠壓恢復點 |
同“蓄電池額定電壓” |
|
|
額定輸出電流 |
10A/路 |
|
|
過載保護 |
120%額定直流輸出電流1分鐘，150%額定直流輸出電流10秒 |
|
|
短路保護 |
短路保護發生時，瞬時保護 |
|
|
通用參數 |
||
|
整流方式 |
不控整流 |
|
|
顯示方式 |
LCD |
|
|
顯示內容 |
蓄電池電壓、風機電壓、風機電流、風機功率、光伏電壓、光伏電流、光伏功率、光控開電壓、光控關電壓、時控時間、負載電流、風能發電量、太陽能發電量以及負載的用電量等 |
|
|
監控模式（可選） |
RS232/RS485/RJ45/GPRS/藍牙/Zigbee |
|
|
監控內容 |
實時顯示：蓄電池電壓、風機電壓、風機電流、風機功率、風機累計發電量；光伏電壓、光伏電流、光伏功率、光伏累計發電量；蓄電池狀態、風機狀態、白天、晚上、直流負載過載、直流負載短路等 |
|
|
參數設置：輸出過壓點、風機過電流點、風機切入電壓、直流負載過壓點、直流負載欠壓點、直流負載欠壓恢復點、兩路負載輸出模式選擇、光控開電壓點、光控關電壓點、風機手動制動等 |
||
|
防雷保護 |
有 |
|
|
靜態損耗 |
＜0.6W |
|
|
環境溫度 |
-20℃～+40℃ |
|
|
濕度 |
0%~90%，無凝露 |
|
|
噪音 |
≤65dB |
|
|
冷卻方式 |
自冷 |
|
|
安裝方式 |
壁掛式 |
|
|
防護等級 |
IP52 |
|
|
尺寸(寬×高×深) |
150×220×83mm |
|
|
產品凈重 |
2.3kg |
|
48V系統
|
型號 |
WWS06-48-48 |
|
風機輸入 |
|
|
額定輸入功率 |
600W |
|
輸入電壓范圍 |
8Vdc~64Vdc（切入電壓，出廠值8Vdc，可設定） |
|
額定輸入電流 |
11Adc |
|
手動制動 |
按鍵長按5s后完全卸荷，需手動恢復 |
|
過電流制動 |
15A（出廠值，0~15A可設）過電流時控制器完全卸荷，10min后恢復 |
|
過電壓制動 |
同“輸出過壓”控制 |
|
過風速制動（可選） |
14m/s（0-30m/s可設定），達到系統設定風速時完全卸荷，10min后自動恢復 |
|
過轉速制動（可選） |
500轉/分（出廠值，0~1000轉/分可設定）達到系統設定轉速時完全卸荷，10min后自動恢復； |
|
光伏輸入 |
|
|
額定輸入功率 |
300W |
|
最大光伏開路電壓 |
96V |
|
額定輸入電流 |
7A |
|
反接保護 |
有 |
|
充電參數 |
|
|
額定蓄電池電壓 |
48V |
|
溫度補償功能（可選） |
-3mV/℃/2V |
|
輸出參數 |
|
|
額定輸出電壓 |
48V |
|
輸出過壓點 |
56V（出廠值，44Vdc~64Vdc可設） |
|
輸出過壓恢復點 |
50.8V（出廠值，設定值減5.2V） |
|
最大輸出電流 |
13A |
|
直流負載輸出 |
|
|
輸出路數 |
2路 |
|
輸出控制方式 |
兩路均可設置成 光控開關，光控開時控關等7種模式 |
|
輸出電壓范圍 |
43.2V~64V |
|
額定輸出電流 |
10A/路 |
|
過載保護 |
120%額定直流輸出電流1分鐘，150%額定直流輸出電流10秒 |
|
短路保護 |
短路保護發生時，瞬時保護 |
|
通用參數 |
|
|
整流方式 |
不控整流 |
|
顯示方式 |
LCD |
|
顯示內容 |
蓄電池電壓、風機電壓、風機電流、風機功率、光伏電壓、光伏電流、光伏功率、光控開電壓、光控關電壓、時控時間、負載電流、風能發電量、太陽能發電量以及負載的用電量等 |
|
監控模式（可選） |
RS232/RS485/RJ45/GPRS/藍牙/Zigbee |
|
監控內容 |
實時顯示：蓄電池電壓、風機電壓、風機電流、風機功率、風機累計發電量；光伏電壓、光伏電流、光伏功率、光伏累計發電量；蓄電池狀態、風機狀態、白天、晚上、直流負載過載、直流負載短路等 |
|
參數設置：輸出過壓點、風機過電流點、風機切入電壓、直流負載過壓點、直流負載欠壓點、直流負載欠壓恢復點、兩路負載輸出模式選擇、光控開電壓點、光控關電壓點、風機手動制動等 |
|
|
防雷保護 |
有 |
|
靜態損耗 |
＜0.6W |
|
環境溫度 |
-20℃～+40℃ |
|
濕度 |
5%~95%，無凝露 |
|
噪音 |
≤65dB |
|
冷卻方式 |
自冷 |
|
安裝方式 |
壁掛式 |
|
防護等級 |
IP52 |
|
尺寸(寬×高×深) |
150×220×83mm |
|
產品凈重 |
2.3kg |
應用案列

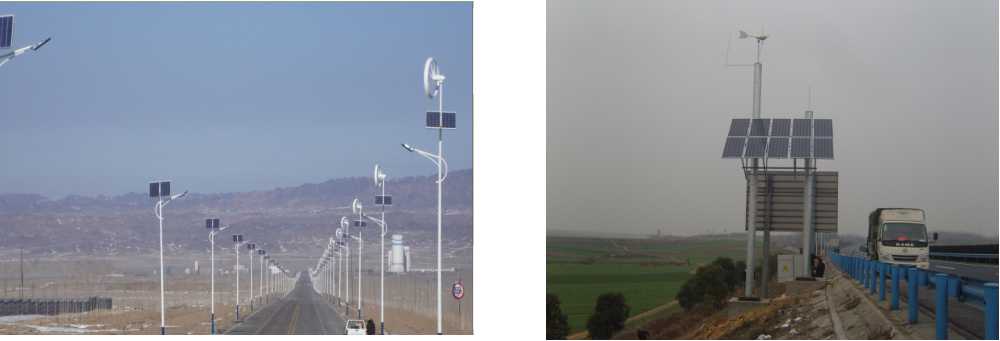

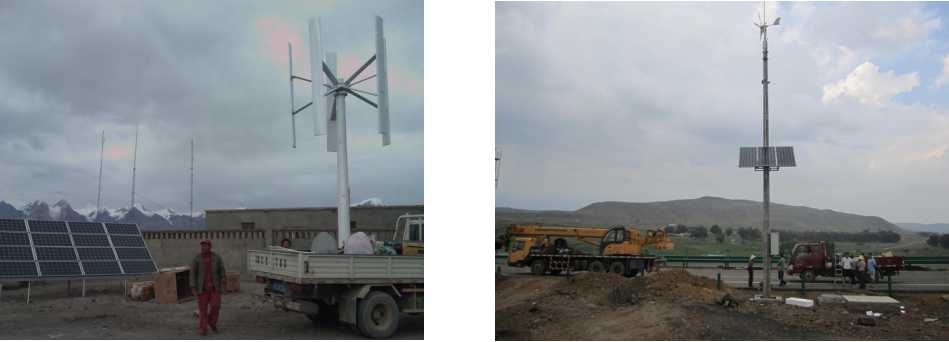

新疆某軍區邊防風光互補項目 G7京新高速公路交通監控項目

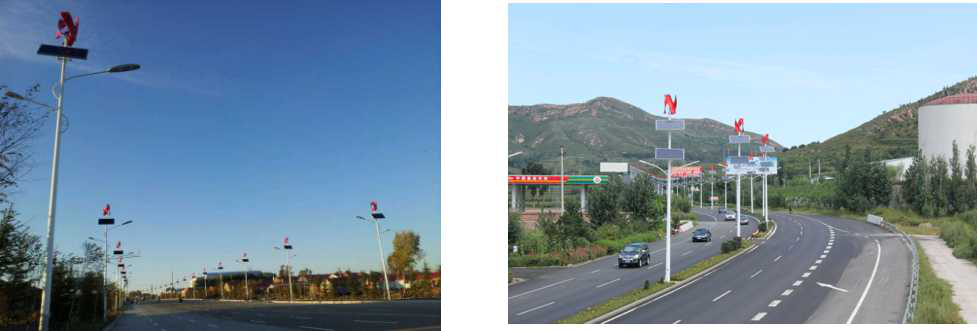

黑龍江省牡丹江某路燈項目 河北平泉公路路燈工程
新疆哈密路燈項目 內蒙監控項目
